Présentation et utilisation de Packet Tracer

...

Packet Tracer est un logiciel développé par Cisco pour faire des plans d'infrastructure de réseaux locaux en temps réel et voir toute les possibilités d'un réseau et sa future mise en oeuvre.

L'objectif principal de ce TP est la maîtrise du logiciel et la réalisation de divers réseaux pour découvrir le fonctionnement des différents éléments constituant un réseau informatique.

Si ce n'est pas fait sur votre poste, installez le logiciel: Packet Tracer 6.2

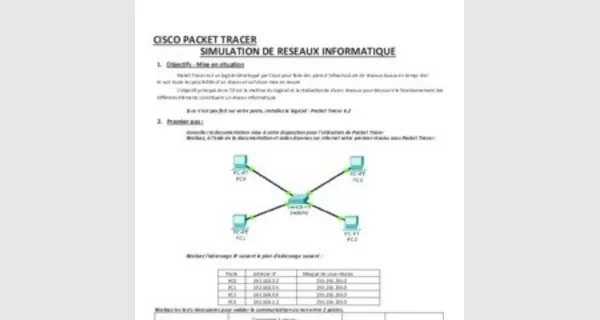

  1. Premier pas:

Consulter la documentation mise à votre disposition pour l'utilisation de Packet Tracer

Réalisez, à l'aide de la documentation et aides diverses sur internet votre premier réseau sous Packet Tracer:

éalisez l'adressage IP suivant le plan d'adressage suivant:

Poste    Adresse IP          Masque de sous-réseau

PC0        192.168.0.2         255.255.255.0

PC1        192.168.0.5         255.255.255.0

PC2        192.168.0.9         255.255.255.0

PC3        192.168.1.2         255.255.255.0

éalisez les tests nécessaires pour valider la communication ou non entre 2 postes.

Communication entre les postes             Commande à passer:    Depuis le poste                Résultats de la commande

PC0        PC1        Pin

Pourquoi la communication avec le poste PŒest-elle impossible ?

La lecture du cours sur les réseaux informatiques et l'adressage peut être necessaire pour justifier votre réponse

Elle est impossible car d'après l'adressage IP, toutes les adresses en 192.168.0.0 peuvent communiquer entre elles mais pas celle en 192.168.1.0 parce qu'elle ne fait pas partie du même sous réseau.

Proposez et tester l'utilisation d'autres " adresses IP ou Masque de sous réseau " pour permettre la communication entre le poste PŒet les atres postes.

J'ai testé 192.168.0.14 et le ping est OK car il fait partie de même plan d'adressage que les autres PC

Nous allons travailler uniquement avec PCI et PC2. Modifiez les adresses IP et masque de sous réseau des PCI et PC2 en suivant les paramètres du tableau ci-dessous et completer les tableaux suivants pour chaque experimentation (ligne) :

Expérimentation n°        PC1        PC2

1             10.12.130.21 / 255.0.0.0                10.33.33.33 / 255.0.0.0

2             111.111.222.222 / 255.255.0.0    11 1.11 1.11 1.11 1 / 255.255 .0.0

3             180.12.200.1 / 255.255.240.0      180.12.100.2 / 255.255.240.0

4             1.2.3.4 / 255.0.0.0            1.33.3.4 / 255.0.0.0

5             172.30.0.25 / 255.255.255.128    172.30.0.1 / 255.255.255.128

6             126.1.1.1 / 255.192.0.0  12 6.11 1.11 1.11 1 / 255.192 .0.0

Pour chaque expérimentation, complétez les tableaux suivant:

Expérimentation n°1

PC1

dresse IP

Expérimentation n°2

PC1

Adresse IP          111         111         222         222

                0             1             1             0             1             1             1             1             0             1             1             0             1             1                1             1             1             1             0             1             1             1             1             0             1             1             0             1                1             1             1             0

Masque de sous réseau              255         255         0             0

                1             1             1             1             1             1             1             1             1             1             1             1             1             1                1             1             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               111         111         0             0

                0             1             1             0             1             1             1             1             0             1             1             0             1             1                1             1             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

PC2

Adresse IP          111         111         111         111

                0             1             1             0             1             1             1             1             0             1             1             0             1             1                1             1             0             1             1             0             1             1             1             1             0             1             1             0                1             1             1             1

Masque de sous réseau              255         255         0             0

                1             1             1             1             1             1             1             1             1             1             1             1             1             1                1             1             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               111         111         0             0

                0             1             1             0             1             1             1             1             0             1             1             0             1             1                1             1             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Va-t-il communication entre PC1 et PC2 ? Oui

Expérimentation n°3

PC1

Adresse IP          180         12           200         1

                1             0             1             1             0             1             0             0             0             0             0             0             1             1                0             0             1             1             0             0             1             0             0             0             0             0             0             0                0             0             0             1

Masque de sous réseau              255         255         240         0

                1             1             1             1             1             1             1             1             1             1             1             1             1             1                1             1             1             1             1             1             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               180         12           192         0

                1             0             1             1             0             1             0             0             0             0             0             0             1             1                0             0             1             1             0             0             0             0             0             0             0             0             0             0                0             0             0             0

PC2

Adresse IP          180         12           100         2

                1             0             1             1             0             1             0             0             0             0             0             0             1             1                0             0             0             1             1             0             0             1             0             0             0             0             0             0                0             0             1             0

Masque de sous réseau              255         255         240         0

                1             1             1             1             1             1             1             1             1             1             1             1             1             1                1             1             1             1             1             1             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               180         12           96           0

                1             0             1             1             0             1             0             0             0             0             0             0             1             1                0             0             0             1             1             0             0             0             0             0             0             0             0             0                0             0             0             0

Va-t-il communication entre PC1 et PC2 ? Non

 Expérimentation n°4

PC1

Adresse IP          1             2             3             4

                0             0             0             0             0             0             0             1             0             0             0             0             0             0                1             0             0             0             0             0             0             0             1             1             0             0             0             0                0             1             0             0

Masque de sous réseau              255         0             0             0

                1             1             1             1             1             1             1             1             0             0             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               1             0             0             0

                0             0             0             0             0             0             0             1             0             0             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

PC2

Adresse IP          1             33           3             4

                0             0             0             0             0             0             0             1             0             0             1             0             0             0                0             1             0             0             0             0             0             0             1             1             0             0             0             0                0             1             0             0

Masque de sous réseau              255         0             0             0

                1             1             1             1             1             1             1             1             0             0             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               1             0             0             0

                0             0             0             0             0             0             0             1             0             0             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Y'a-t-il communication entre PC1 et PC2 ? oui

Expérimentation n°5

PC1

Adresse IP          172         30           0             25

                1             0             1             0             1             1             0             0             0             0             0             1             1             1                1             0             0             0             0             0             0             0             0             0             0             0             0             1                1             0             0             1

Masque de sous réseau              255         255         255         128

                1             1             1             1             1             1             1             1             1             1             1             1             1             1                1             1             1             1             1             1             1             1             1             1             1             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               172         30           0             0

                1             0             1             0             1             1             0             0             0             0             0             1             1             1                1             0             0             0             0             0             0             0             0             00           0             0             0             0                0             0             0             0

PC2

Adresse IP          172         30           0             1

                1             0             1             0             1             1             0             0             0             0             0             1             1             1                1             0             0             0             0             0             0             0             0             00           0             0             0             0                0             0             0             1

Masque de sous réseau              255         255         255         128

                1             1             1             1             1             1             1             1             1             1             1             1             1             1                1             1             1             1             1             1             1             1             1             1             1             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               172         30           0             0

                1             0             1             0             1             1             0             0             0             0             0             1             1             1                1             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Y 'a-t-il communication entre PC1 et PC2 ? Oui

 Expérimentation n°6

PC1

Adresse IP          126         1             1             1

                1             1             1             1             1             1             1             0             0             0             0             0             0             0                0             1             0             0             0             0             0             0             0             1             0             0             0             0                0             0             0             1

Masque de sous réseau              255         192         0             0

                1             1             1             1             1             1             1             1             1             1             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               126         0             0             0

                1             1             1             1             1             1             1             0             0             0             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

PC2

Adresse IP          126         111         111         111

                1             1             1             1             1             1             1             0             1             1             0             1             1             1                1             1             1             1             0             1             1             1             1             1             1             1             0             1                1             1             1             1

Masque de sous réseau              255         192         0             0

                1             1             1             1             1             1             1             1             1             1             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Adresse réseau = IP ET Masque               126         192         0             0

                1             1             1             1             1             1             1             0             1             1             0             0             0             0                0             0             0             0             0             0             0             0             0             0             0             0             0             0                0             0             0             0

Va-t-il communication entre PC1 et PC2 ? Non

Donnez la condition pour laquelle, il y a communication entre les 2 stations. Qu'il soit sur le même réseau.

Complétez les phrases suivantes:

. Une adresse IP permet à un ordinateur de communiquer dans un réseau

Pour que plusieurs ordinateurs puissent communiquer, il faut ~

  • Que leurs adresses IP soient dans le même réseau
  • Que leurs adresses réseau soient dans la même classe

Pour calculer l'adresses réseau, l'opération a effectuée est ~

Adresse IP ET Masque de sous réseau = Adresse réseau

  1. Utilisation de concentrateurs (hubs) et commutateurs (switchs)

 Réalisez le réseau suivant:

  • Configurez les stations pour qu'elles aient toutes des adresses IP contenu dans le réseau 192.168.3.0 (masque : 255.255.255.0)
  • Utilisez le mode simulation pour visualiser le trajet d'une information entre PC1 et PC2. (Voir vidéo sur le mode simulation)
  • Donnez la principale différence de fonctionnement entre un concentrateur (hub) et commutateur (switch)

Quand le hub reçoit une information il l'envoit "partout", alors que le switch qui reçoit une information la redirige uniquement vers le bon destinataire

Ajoutez un autre switch et hub au réseau et vérifier (à l'aide du mode simulation) la différence de fonctionnement entre un hub et un switch.

  1. Utilisation d'un point d'accès Wifi

Réalisez le réseau suivant:

Configurez les 2 stations et le point d'accès sans-fil à l'aide du tableau suivant:

Configuration IP

Poste    Adresse IP          Masque de sous réseau

PC0        10.1.1.1                255.0.0.0

LaptopO              10.2.2.2                255.0.0.0

Configuration Wifi

SSI D      PacketWifi

Canal     8

Type de cryptage            WEP

Clé WEP               ABCDEABCDE

Testez la bonne communication entre les 2 stations.

Ajoutez plusieurs portables et configurez-les pour qu'ils puissent communiquer ensemble. Complétez le plan d'adressage ci-dessous.

Configuration IP

Poste    Adresse IP          Masque de sous réseau

Laptopl 10.3.3.3                255.0.0.0

Laptop2               10.4.4.4                255.0.0.0

Laptop3               10.5.5.5                255.0.0.0

  1. Réseau sale: Adressage fixe et dynamique

 Réalisez la simulation du réseau informatique de la sale:

Configurez les paramètres réseau des stations sachant qu'elles appartiennent toutes au réseau 192.168.1.0/255.255.255.0

Vérifiez le bon fonctionnement du réseau en testant quelques stations

Donnez les inconvénients d'utiliser des addresses fixes (paramétrées manuellement).

L'inconvénient de l'adresse IP fixe c'est que chaque adresse, une fois affectée est occupée par un seul ordinateur, même lorsque l'ordinateur n'est pas en cours d'utilisation.

Ajoutez un serveur DHCP au réseau permettant l'attribution automatique des adresses IP.

Paramètres du serveur DHCP

Adresse IP de départ    10.4.4.1

Masque de sous réseau              255.0.0.0

Passerelle par défaut    10.0.0.1

Serveur DNS      10.0.0.2

Configurez les stations et vérifiez le bon fonctionnement du serveur DHCP Donnez les avantages d'utiliser ce type d'adressage (dynamique). d'adressage permet

  1. Premier routage

Vérifiez la bonne communication entre les 2 réseaux. Expliquez le rôle du routeur dans ce réseau.

 Visualisez, à l'aide du mode simulation, le parcours de l'information partant du PC3 à destination PCI.

  1. Routage statique

Réalisez le réseau suivant (remplacer les concentrateurs par des commutateurs):

Testez la bonne communication entre PCO et PCI. S'il n'y pas de communication possible, utilisez le mode simulation pour voir à partir de quels éléments la communication n'est plus possible.

Ajoutez dans la table de routage (Routing Static) les entrées suivantes :

Router0               Router1

Réseau 3.0.0.0  Réseau 1.0.0.0

Masque               255.0.0.0             Masque               255.0.0.0

Prochain pas      2.0.0.2  Prochain pas      2.0.0.1

Explication: on spécifie au routeur que pour      Explication: on spécifie au routeur que pour communiquer avec le réseau

3.0.0.0/255.0.0.0, il faut envoyer l'information à l'élément 2.0.0.2.          communiquer avec le réseau

1.0.0.0/255.0.0.0, il faut envoyer l'information à l'élément 2.0.0.1.

Vérifiez la bonne communication entre les stations.

Donnez les inconvénients du routage statique (routes définies par l'utilisateur)

Inconvénient de l'adresse IP statique

  • La configuration de réseaux de taille importante peut devenir assez longue et complexe, il faut en effet connaitre l'intégralité de la topologie pour saisir les informations de manière exhaustive et correcte pour que les réseaux communiquent entre eux. Cela peut devenir une source d'erreur et de complexité supplémentaire quand la taille du réseau grandit.
  • A chaque fois que le réseau évolue, il faut que chaque routeur soit au courant de l'évolution par une mise à jour manuelle de la par de l'administrateur qui doit modifier les routes selon l'évolution.
  1. Routage dynamique

 Réalisez le réseau suivant (remplacer les concentrateurs par des commutateurs) :

Les liaisons entre routeurs sont des liaisons fibres optiques (Fiber)

Configurez chacun des éléments en vous aidant schéma précédent: Ajoutez les entrées suivantes dans la table RIP (Routing RIP) :

Routeur0            Routeur1            Routeur2            Routeur3            Routeur4

192.1 68.0.0        1.0.0.0  3.0.0.0  4.0.0.0  2.0.0.0

1.0.0.0  2.0.0.0  4.0.0.0  5.0.0.0  5.0.0.0

3.0.0.0                                                 172.1 6.0.0

I Explications : Pour les routeurs, la table RIP définit les réseaux sur lesquels les informations de routage sont diffusées. En clair, le routeur0 diffuse (sur toutes ses interfaces) les numéros de réseau sur lesquels il est connecté. Et vu que tous les autres routeurs font de même, chacun sait qui est connecté sur qui et chacun sait où diffuser l'information.

Testez la bonne communication entre PCO et PCI. Utilisez le mode simulation pour savoir par quel chemin (route) l'information circule.

Mettez hors tension le routeurl et testez la communication entre PCO et PCI.

Par quelle route l'information circule-t-elle ?

L'information circule vers les routeurs 2 et 3 car le routeur 1 est éteint.

Donnez les avantages d'un protocole de diffusion d'information de routage dynamique (RIP).

Les avantages sont:

- S'adapte automatiquement après une panne ou un ajout d'équipement

-              Sa grande simplicité de configuration et de déploiement
