TP : configuration, vérification et dépannage des réseaux locaux virtuels (VLAN) - guide pratique pour administrateurs réseau

Rédigé par GC Team, Publié le 30 Août 2009, Mise à jour le Jeudi, 06 Mai 2010 19:36
Participez au vote ☆☆☆☆☆★★★★★

Travaux pratiques :

configuration, vérification et dépannage des réseaux locaux virtuels

Sans_titre
Sans_titre1
Objectifs

• Observer la configuration et le fonctionnement par défaut d'un réseau local virtuel

• Configurer des réseaux locaux virtuels sur un commutateur

• Vérifier la configuration et le fonctionnement d'un réseau local virtuel

  • Modifier la configuration existante d'un réseau local virtuel

Contexte / Préparation

Ces travaux pratiques concernent essentiellement la configuration d'un réseau local virtuel de base d'un commutateur Cisco 2960, ou d'un commutateur équivalent, à l'aide des commandes Cisco IOS.

Les informations de ces travaux pratiques s'appliquant à d'autres commutateurs, la syntaxe des commandes

peut présenter quelques différences. En fonction du modèle du commutateur, les désignations d'interface peuvent également varier. Par exemple, les commutateurs modulaires disposent de plusieurs emplacements. Par conséquent, les ports Fast Ethernet peuvent être désignés comme FastEthernet 0/1 ou FastEthernet 1/1, en fonction de l'emplacement et du port. N'importe quel routeur peut être utilisé.

Ressources requises :

  • Un commutateur Cisco 2960, ou un autre commutateur équivalent
  • Un routeur Cisco 1841, ou un autre routeur équivalent
  • Deux PC Windows, équipés d'un programme d'émulation de terminal
    • Au moins un câble console, avec connecteur RJ-45 vers DB-9, pour la configuration du commutateur et du routeur
    • Trois câbles droits Ethernet, pour établir une connexion entre les PC et le commutateur Comm1

REMARQUE : assurez-vous que le routeur, ainsi que tous les commutateurs, ont été effacés et vérifiez l'absence de configuration initiale. Pour plus d'informations, reportez-vous au Manuel de travaux pratiques, disponible dans la section Tools (Outils) du site Academy Connection.

REMARQUE : Routeurs SDM - Si la configuration initiale a été supprimée d'un routeur SDM, SDM ne s'affiche plus par défaut lors du redémarrage du routeur. Il est alors nécessaire de définir une configuration de routeur de base, à l'aide des commandes IOS. Pour plus d'informations, adressez-vous à votre formateur.

Étape 1 : connexion des périphériques

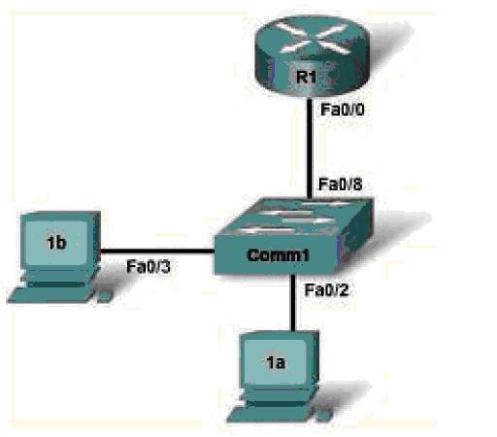

  1. a. À l'aide d'un câble droit, connectez l'interface Fa0/0 du routeur à l'interface Fa0/8 du commutateur Comm1.
  2. b. À l'aide d'un câble droit, connectez l'interface Ethernet de l'hôte 1a à l'interface Fa0/2 du commutateur Comm1.
  3. c. À l'aide d'un câble droit, connectez l'interface Ethernet de l'hôte 1b à l'interface Fa0/3 du commutateur Comm1.
    1. d. À l'aide d'un câble console, connectez un PC pour procéder aux configurations du routeur et des commutateurs.

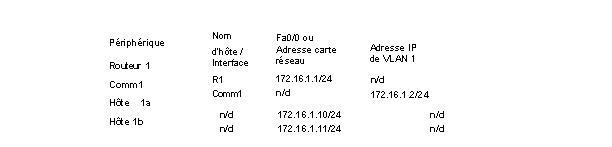

    2. e. Configurez les adresses IP des hôtes, comme indiqué dans le tableau. Étape 2 : configuration de base du routeur
      1. a. À l'aide d'un programme d'émulation de terminal, connectez un PC au port de console du routeur pour procéder aux configurations.
      2. b. Selon les spécifications du schéma et du tableau présentés à la première page, utilisez un nom d'hôte, une console, Telnet et les mots de passe du mode privilégié pour configurer le routeur Router1.
      3. a. Configurez le nom d'hôte et les mots de passe du commutateur Comm1.
      4. b. Utilisez un nom d'hôte, une console, Telnet et les mots de passe du mode privilégié pour configurer le routeur Router1, comme indiqué dans le tableau.
      5. c. Configurez le commutateur S1 avec une adresse IP et une passerelle par défaut.

S1(config)#interface vlan1

S1(config-if)#ip address 172.16.1.2 255.255.255.0 S1(config-if)#no shutdown

S1(config-if)#exit

S1(config)#ip default-gateway 172.16.1.1

S1(config)#end

Étape 4 : vérification de la connectivité et de la configuration par défaut du réseau local virtuel

  1. a. Vérifiez la connectivité du réseau local virtuel en envoyant une requête ping depuis le routeur vers le commutateur et les hôtes. Vérifiez également si vous pouvez transmettre une requête ping d'un hôte à l'autre.
  2. b. Vérifiez la configuration par défaut du réseau local virtuel, en utilisant la commande show vlan sur le commutateur S1.

S1#show vlan

Tous les ports du commutateur sont-ils affectés au réseau local virtuel VLAN 1 ? _____

Étape 5 : configuration des réseaux locaux virtuels sur le commutateur S1

  1. a. Créez deux réseaux locaux virtuels supplémentaires sur le commutateur S1 et attribuez-leur un nom.

S1(config)#vlan 20 S1(config-vlan)#name fred S1(config-vlan)#exit S1(config)#vlan 30 S1(config-vlan)#name wilma

S1(config-vlan)#exit

  1. b. Vérifiez la création des nouveaux réseaux locaux virtuels à l'aide de la commande show vlan.

S1#show vlan

Le résultat mentionne-t-il de nouveaux réseaux locaux virtuels ? ___

Quelles sont les interfaces appartenant aux nouveaux réseaux locaux virtuels ? _____

  1. c. Affectez des interfaces aux réseaux locaux virtuels. Attribuez le port Fa0/2 du commutateur S1 au réseau local virtuel VLAN 20 et les ports Fa0/3 - Fa0/8 au réseau local virtuel VLAN 30.

S1(config)#int Fa0/2

S1(config-if)#switchport access vlan 20 S1(config-if)#exit

S1(config-)#interface range Fa0/3 - 8

S1(config-if-range)#switchport access vlan 30 S1(config-if-range)#end

S1#show running-config

Vérifiez si la commande switchport access a bien été appliquée aux ports Fa0/2 - Fa0/8.

  1. d. Vérifiez l'affectation de port des nouveaux réseaux locaux virtuels, à l'aide de la commande

show vlan. S1#show vlan

Quelles sont les interfaces qui appartiennent désormais au réseau local virtuel VLAN 1 ? ___            _

Quelles sont les interfaces qui appartiennent au réseau local virtuel VLAN 20 ? ___               ____

Quelles sont les interfaces qui appartiennent au réseau local virtuel VLAN 30 ?


___                      ____

e. D'autres commandes permettent d'afficher d'autres informations ou d'autres éléments d'information.

Entrez les commandes suivantes sur le commutateur S1 et observez le résultat :

S1#show vlan brief

Toutes les informations d'appartenance de base des réseaux locaux virtuels sont-elles affichées ? __

S1#show vlan id 30

Quelles sont les informations affichées ?

_____                      ___

S1#show vlan name fred

Quelles sont les informations affichées ?

_____                      ___

Étape 6 : vérification de la segmentation du réseau local virtuel

Dans l'étape précédente, les ports connectés au routeur R1 et à l'hôte 1b étaient situés dans un réseau local

virtuel et l'hôte 1a dans un autre. Même si ces hôtes sont connectés à un commutateur, ils apparaissent

comme deux commutateurs distincts. Les tests de connectivité le prouvent.

  1. a. Envoyez une requête ping de l'hôte 1b vers R1.

La requête ping a-t-elle abouti ? __

  1. b. Envoyez une requête ping de l'hôte 1b vers l'hôte 1a.

La requête ping a-t-elle abouti ? __

  1. c. Envoyez une requête ping de l'hôte 1b vers R1. La requête ping a-t-elle abouti ? __
    Pourquoi certaines requêtes ping aboutissent-elles et pas d'autres ?

___                     ___                        ___                       ___                      ___                       ___

__

Comment l'hôte Host1b peut-il communiquer avec un autre réseau virtuel ?

___                     ___

___                      ___          ___



Étape 7 : modification et suppression des configurations des réseaux locaux virtuels

  1. a. Réattribuez le port Fa0/3 du commutateur Comm1 au réseau local virtuel VLAN 20.

Comm1(config)#interface Fa0/3

Comm1(config-if)#switchport access vlan 20 Comm1(config)#end

Comm1#show vlan

Le résultat présente-t-il la modification d'appartenance du réseau local virtuel ? __

  1. b. Supprimez le réseau local virtuel VLAN 30.

Quelles sont les deux commandes permettant de supprimer toute la configuration du réseau local virtuel et de revenir à la configuration par défaut ?

___                     ___                    ___                     ___                     ___                    ___            ___

Étape 8 : remarques générales

  1. a. Pourquoi les réseaux locaux virtuels doivent-ils être configurés dans un réseau ?

___                     ___                    ___                     ___                     ___                    ___                     ______

___                     ___                    ___                     ___                     ___                    ___                     ______

___                     ___                    ___                     ___                     ___                    ___                     ______

___                     ___                    ___                     ___                     ___                    ___                     ______

  1. b. Quelle est la fonction qui permet la communication entre plusieurs réseaux locaux virtuels ?

___                     ___                                               ___                     ___                    _

___

  1. c. En l'absence de configuration, à quel réseau local virtuel tous les ports appartiennent-ils ?

___                     ___                                               ___                     ___
